一,產品簡介

該房間溫控器采用微電腦控制技術,專為采暖設備開發研制,比較室內溫度和設定溫度的結果,通過繼電器控制采暖設備的啟停,以達到室內恒溫和節能的目的。

二,技術參數

電源電壓:AC220V, 50/60Hz           定時誤差:<1%                          負載:見接線圖

精確度:±0.5℃                           溫度設定范圍:5℃-40℃                自身功耗: <1W

感溫元件:NTC                            尺寸:86*86*37mm (L*W*D)

三,使用方法

1.開、關機:通電狀態下,請按開/關機鍵。按住開、關機鍵4秒鐘，屏幕出現

圖樣，表示按鍵已被鎖。同樣按住開/關機鍵4秒， 圖樣消失，鎖鍵取消。

2.工作模式:請按模式鍵，實現手動、編程、睡眠三種工作模式切換。睡眠模式只測溫度。

3.溫度設定:請按加鍵和減鍵來調整。

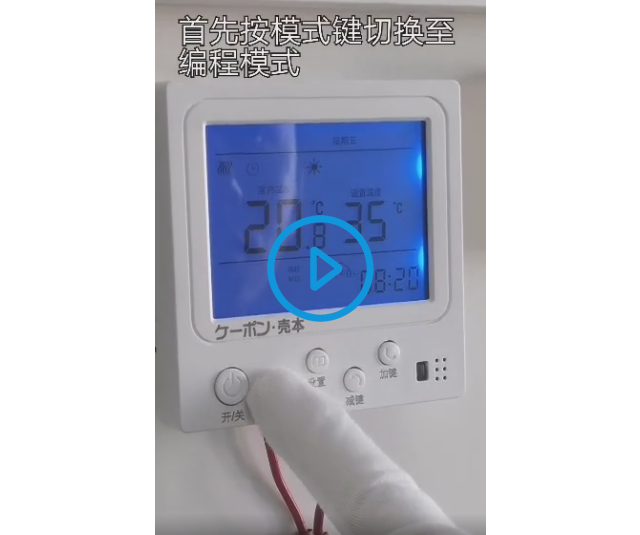

4."5+2"制熱編程模式(如無編程功能模式產品，則無以下功能):周一到周五共用相同的時段/溫度設置，周六、周日用相同的時段/溫度設置。每天4個時段，溫控器自動轉換設置溫度，從而智能的控制室內溫度。開機狀態下,請按模式鍵切換至編程模式,再按鍵"設置鍵"4秒進入"5+2"制熱編程模式。

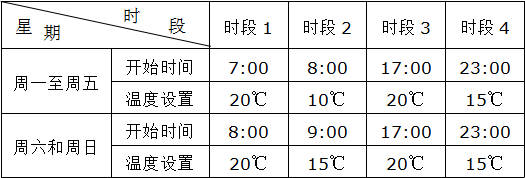

請注意:下表為"5+2"制熱編程模式下時段的開始時間與溫度初始數值表。

當需要更改時段的"開始時間"和"設置溫度"時:請切換至"5+2"制熱編程模式后,然后方可進行如下操作:

按住設置鍵4秒鐘以上，界面進入編程模式設置，依次設置小時、分鐘、設置溫度。通過按一次設置鍵轉換。

在周一至周五4個時段設定完畢后，按設置鍵,進入周六、周日的4個時段設定，其操作方法同上。設定完畢后等待8秒退出設定,返回主界面。至此, "5+2"制熱編程模式下數值設定完畢。

注意:在按下設置鍵后,若在8秒鐘內無操作返回主界面。

5. 時鐘設置：關機狀態下按設置鍵四秒，進入時鐘設置，依次為時、分的設置。

6. 加熱設備溫度查詢：開機狀態切換到制熱模式，按一次設置鍵即可查詢或設置加熱設備溫度。

7．菜單模式：關機狀態下按住模式鍵4秒以上松開，進入菜單設置模式。然后每按一次模式鍵，屏幕出現1至6數字的轉換，代表6個參數。按加鍵、減鍵來改變參數值。8秒不動作按鍵，自動跳回溫控器原狀態。

數字"1"--溫度校正界面,按加鍵、減鍵調整校正值，9℃到-9℃可調，默認為0℃。

數值"2"--防凍功能選擇界面,當圖標"--"顯現出來時表示防凍功能取消。按加鍵、減鍵設置防凍溫度;當防凍功能開啟后,室溫高于防凍溫度2℃后溫控器自動關閉;默認為取消防凍功能。

數值"3"--回差設置，設置開啟溫度與設置溫度的回差。如：在回差設定為"2"時，當溫控器處于制熱狀態時，溫度上升到22℃后，制熱設備關閉。出廠默認的回差設置值為"1"。

數值"4"--設置溫度上限值調整，通過加鍵、減鍵調整，最高可到40℃，最低可到10℃，默認35℃。

數值"5"--設置溫度下限值調整，通過加鍵、減鍵調整，最高可到35℃，最低可到5℃，默認10℃。

數值"6"--單雙傳感器設置：通過加鍵、減鍵調整，"S1"表示單傳感器內置，"S2"表示雙傳感器選擇。

四,安裝注意事項

1．請切記在安裝前關閉電源。

2．在室內找一個溫度穩定,而且沒有靠近進門處或空調裝置的地方。

3．在你安裝之前,必須查看系統電路圖,根據接線圖連接電路。

4．根據詳細的功率說明使用,禁止超載。

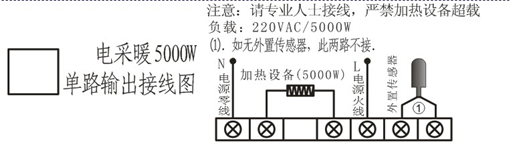

五,接線圖

注意事項：接線前，請確認產品型號及類型，與下列接線圖對號接線，務必請專業人士接線，接線完畢后請檢查接線是否正確，再通電測試。
